Izolované konektory – 160 dielna sada – MAR-POL M66505

Podrobný popis

Popis:

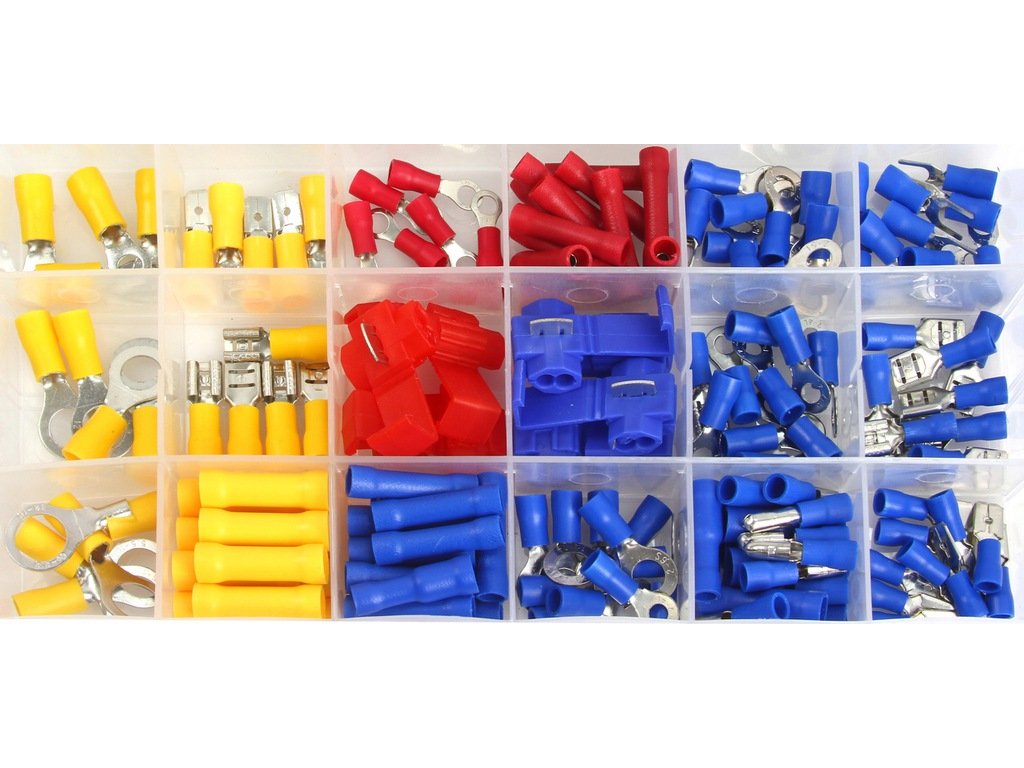

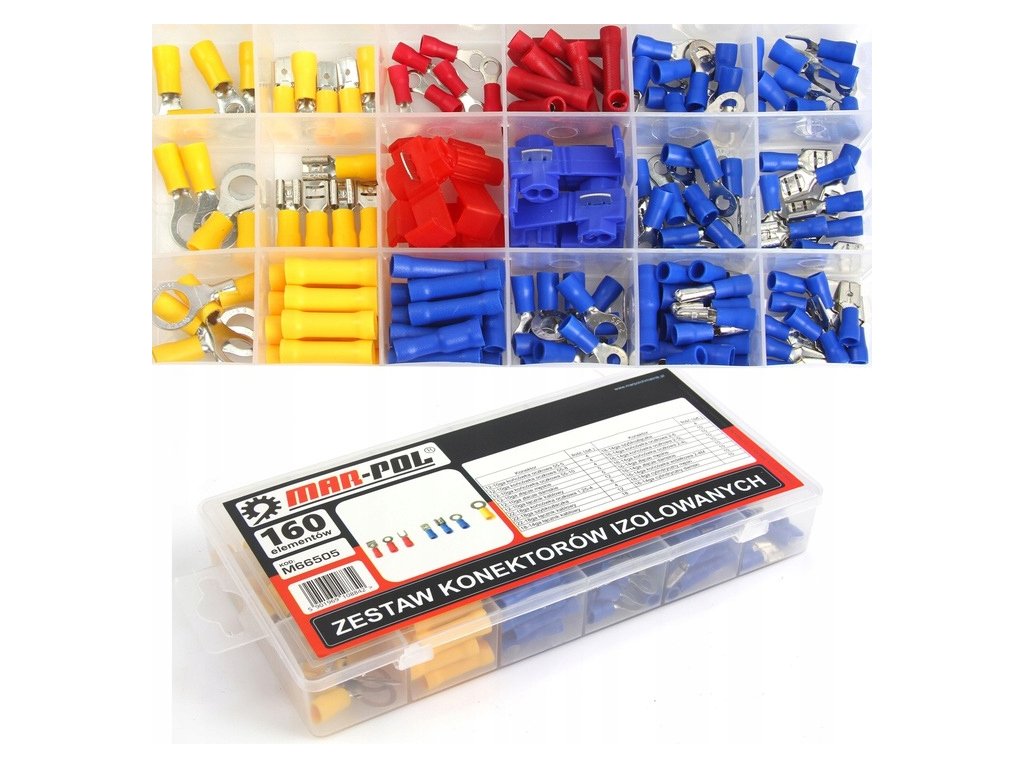

Univerzálna sada 160 ks izolovaných konektorov a káblových koncoviek MAR-POL M66505 je určená na rôzne elektroinštalácie. Obsahuje širokú škálu najpoužívanejších spojok a konektorov, ktoré sú nevyhnutné pri oprave a údržbe elektrických a elektronických systémov v osobných a nákladných vozidlách, stavebných strojoch, priemyselných zariadeniach a ďalších mechanizmoch. Každý konektor je vybavený izoláciou pre zvýšenú bezpečnosť a sú prehľadne uložené v plastovom kufríku.

Kľúčové vlastnosti:

• Univerzálna sada: Obsahuje širokú škálu konektorov, vhodnú na elektroinštalačné práce.
• 160 ks konektorov: Zahŕňa rôzne druhy a rozmery konektorov (očkové, vidlicové, samec-samica, káblové).
• Izolované konektory: Každý konektor je vybavený izolačným povlakom, čo zvyšuje bezpečnosť práce.
• Vhodné pre profesionálov: Ideálne pre elektrikárov, mechanikov a technikov.
• Prehľadné uloženie: Konektory sú organizované podľa typu a farieb v plastovom kufríku s priehradkami.

Obsah balenia:

• Očkové koncovky:

  • 12-10ga očková (55-5): 4 ks
  • 12-10ga očková (55-8): 4 ks
  • 12-10ga očková (55-10): 4 ks
  • 16-14ga očková (2-6): 10 ks
  • 16-14ga očková (2-4L): 10 ks

• Samec a samica konektory:

  • 12-10ga samec: 5 ks
  • 12-10ga samica: 5 ks
  • 16-14ga samec: 10 ks
  • 16-14ga samica: 10 ks
  • 16-14ga valcový samec: 10 ks
  • 16-14ga valcová samica: 10 ks

• Káblové konektory:

  • 12-10ga káblový konektor: 12 ks
  • 22-18ga káblový konektor: 12 ks
  • 18-14ga káblový konektor: 18 ks

• Rýchlospojky:

  • 22-18ga rýchlospojka: 4 ks
  • 18-14ga rýchlospojka: 4 ks

• Vidlicové konektory:

  • 16-14ga vidlicový konektor (2-4M): 10 ks

Použitie:

• Automobilový priemysel: Opravy a inštalácie elektrických obvodov v osobných a nákladných vozidlách.
• Stavebné a priemyselné stroje: Elektroinštalácie v zariadeniach s vysokou záťažou.
• Domáce elektroinštalácie: Vhodné na opravy a úpravy elektrických obvodov v domácnostiach a dielňach.
• Profesionálne elektroinštalácie: Pre technikov, elektrikárov a mechanikov pracujúcich s rozvodmi a pripojeniami.

Technické údaje:

• Počet dielov: 160 ks
• Typy konektorov: Očkové, vidlicové, samec-samica, káblové, rýchlospojky
• Izolácia: Každý konektor je vybavený izolačným povlakom
• Balenie: Plastový kufrík s priehradkami

Výhody:

• Všestranné využitie: Ideálne pre rôzne elektroinštalácie v priemysle aj domácnosti.
• Zvýšená bezpečnosť: Izolované konektory znižujú riziko skratov a úrazov elektrickým prúdom.
• Prehľadnosť: Všetky konektory sú usporiadané podľa typu a farieb pre jednoduchú manipuláciu.
• Odolnosť: Konektory sú vyrobené z kvalitných materiálov pre dlhodobé použitie.

Použitie jednotlivých typov konektorov podľa rozmerov a tvarov:

Sada konektorov MAR-POL M66505 obsahuje rôzne typy a rozmery konektorov, ktoré sa používajú v závislosti od priemeru vodičov, intenzity elektrického prúdu a typu elektroinštalácie.

Očkové konektory:

Tieto konektory sa používajú na pevné pripojenie vodičov k zariadeniam s upevnením pomocou skrutiek alebo svoriek.

1. 12-10ga očkové (55-5, 55-8, 55-10)

   • Použitie:
     • V elektrických obvodoch vozidiel, pri pripojení batérií alebo uzemnení.
     • Pri priemyselných zariadeniach s vyšším zaťažením.
   • Káble: Hrubé vodiče na prenos vysokých prúdov (cca 4 – 6 mm²).

2. 16-14ga očkové (2-6, 2-4L)

   • Použitie:
     • V ovládacích paneloch a rozvodných skriniach.
     • Na menšie elektromotory a strojové zariadenia.
   • Káble: Vodiče stredného priemeru (cca 1,5 – 2,5 mm²).

3. 22-18ga očkové (1,25-4)

   • Použitie:
     • Pri nízkonapäťových obvodoch, napríklad v osvetlení a signalizačných systémoch.
     • Na elektronické zariadenia, kde je potrebné pevné spojenie.
   • Káble: Tenké vodiče (cca 0,5 – 1 mm²).

Samec a samica konektory:

Používajú sa na rýchle, odpojiteľné spojenie vodičov, najmä v automobiloch, strojoch a zariadeniach, ktoré vyžadujú rýchlu údržbu alebo výmenu komponentov.

1. 12-10ga (samec/samica)

   • Použitie:
     • Pre silové rozvody v automobiloch a priemyselných strojoch.
     • Na spoje batérií, svetiel a vysokoprúdových obvodov.
   • Káble: Hrubé vodiče na prenos vysokých prúdov (cca 4 – 6 mm²).

2. 16-14ga (samec/samica)

   • Použitie:
     • V stredne výkonných rozvodoch, napr. pre motory, čerpadlá a senzory.
     • Spoje svetelných a kontrolných systémov v automobiloch.
   • Káble: Stredne hrubé vodiče (cca 1,5 – 2,5 mm²).

3. 22-18ga (samec/samica)

   • Použitie:
     • Pri nízkonapäťových a signálnych obvodoch, napr. pre snímače, ovládacie panely a elektronické komponenty.
   • Káble: Tenké vodiče (cca 0,5 – 1 mm²).

Káblové konektory:

Používajú sa na predĺženie alebo spojenie dvoch vodičov bez potreby spájania spájkovaním alebo skrutkovaním.

1. 12-10ga, 16-14ga, 22-18ga káblové konektory
   • Použitie:
     • Pre trvalé alebo dočasné spojenia káblov.
     • V automobiloch, osvetľovacích systémoch a priemyselných zariadeniach.
   • Káble: Podľa rozmeru konektora pre vodiče od 0,5 mm² do 6 mm².

Rýchlospojky:

Rýchlospojky sa používajú na jednoduché spojenie káblov bez potreby odstránenia izolácie. Sú ideálne na opravy a úpravy elektroinštalácií.

1. 22-18ga a 18-14ga rýchlospojky
   • Použitie:
     • Na rýchle spojenie vodičov v automobiloch a rozvodných sieťach.
     • Opravné práce v elektroinštaláciách bez potreby rezania a spájania káblov.
   • Káble: Vodiče od 0,5 mm² do 2,5 mm².

Vidlicové konektory:

Používajú sa tam, kde je potrebné časté odpojenie a pripojenie vodičov, pričom uľahčujú manipuláciu so svorkami.

1. 16-14ga vidlicový konektor (2-4M)
   • Použitie:
     • Pri ovládacích paneloch, rozvodných skriniach a motoroch.
     • V strojárstve, kde je potrebné rýchle pripojenie a odpojenie vodičov.
   • Káble: Vodiče stredného priemeru (cca 1,5 – 2,5 mm²).

Valcové konektory:

Valcové konektory (samec a samica) zabezpečujú pevné spojenie vodičov s minimálnym rizikom rozpojenia pri vibráciách a mechanickom zaťažení.

1. 16-14ga valcový samec/samica
   • Použitie:
     • Pre spoje vystavené vibráciám, napríklad v motorových vozidlách a strojoch.
   • Káble: Stredne hrubé vodiče (cca 1,5 – 2,5 mm²).

Zhrnutie použitia:

• 12-10ga: Pre vysokoprúdové aplikácie (napr. batérie, motory).
• 16-14ga: Pre stredne výkonné aplikácie (motory, ovládacie panely).
• 22-18ga: Pre nízkonapäťové aplikácie (snímače, ovládacie obvody).
  Rôzne typy konektorov umožňujú efektívne a bezpečné zapojenie vodičov v rôznych priemyselných, automobilových a domáckych aplikáciách.
